螺旋板式換熱器

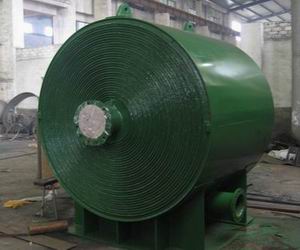

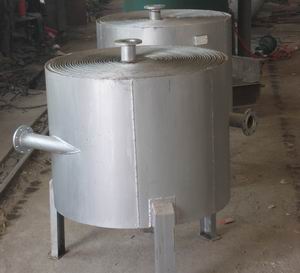

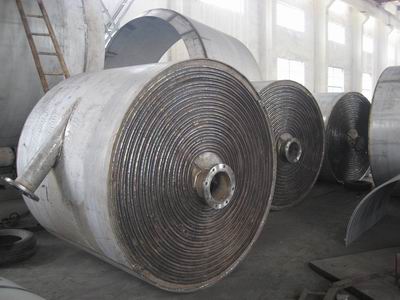

【 螺旋板式換熱器】

    螺旋板式換熱器是一種高效換熱器設備,適用汽－汽、汽－液、液－液，對液傳熱。它適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按 結構形式可分為 不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋 板式換熱器。


螺旋板式換熱器通過多年實踐使用證明，確是一種高效換熱設備，它適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業中應用。換熱器吸取當代國際先進技術，經獨特的優化設計制造的液-液、汽-水熱交換器。產品結構工藝按瑞典“阿爾法拉代”公司標準，螺旋板端面采用折邊氬弧焊，“頂距柱”專用工藝為電容蓄電接觸器，提高了內在和外表的質量得到“寶鋼”認可，能取代進口。
    不可拆式螺旋板換熱器是按-機部標準JB/TQ724-89不可拆式螺旋板式換熱器形式，基本參數與尺寸的規定而進行設計的，它具備制造簡單，成本低，體積小和傳熱性能好等優點，但也有它的不足之處，例如不能進行機械清洗，壞了不易檢修等，選用者應根據工程的實際情況選取具體的設備使之最為有效。
結構及性能
    1、本設備適用于：液-液，氣-氣，氣-液對流傳熱可用于蒸汽冷凝和液體蒸發傳熱，化工，石油，醫藥，機械，電力，輕工和紡織等工業部門均可選用。
    2、本設備由兩張鋼板卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱截止可進行全逆流流動，適用小溫差傳熱，便于回收低溫?zé)嵩床⒖蓽?zhǔn)確地控制出口溫度。
    3、在殼體上的接管是切向結構，局部阻力小，螺旋通道的曲率是均勻的，流體在設備內流動沒有大的換向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。
    4、螺旋通道的端面是焊接密封的，密封性能好，結構可靠。
    5、不易檢修，尤其是內部板出現問題時極難修理，有些廠把設備兩端焊縫全部車掉，重新將板展平補焊后再卷制，這樣做消耗的工時太大，因選用螺旋板式換熱器防腐是十分重要的。
    6、不能進行機械清洗，生產實踐證明，螺旋板換熱器與一般列管式換熱器相比是不容易堵塞的，尤其是泥沙、小貝殼等懸浮顆粒雜質不易在螺旋通道內沉積，分析其原因；一是因?yàn)樗菃瓮ǖ离s質在通道內的沉積一形成周轉的流還就會提高至把它沖掉，二事故因?yàn)槁菪ǖ纼?nèi)沒有死角，雜質容易被沖出。
    7、因?yàn)槁菪ǖ纼?nèi)有定距柱支撐通道間距，甩以不得有纖維狀雜質（棉紗，草棍，樹葉等）進入換熱器內部。
    8、嚴格控制冷卻水出口溫度在結垢溫度以下。
    9、常用的清洗方法是用蒸汽吹凈或堿洗，蒸汽吹入要向接管，把雜質從設備內吹出，很多使用廠認為這是行之有效的方法。

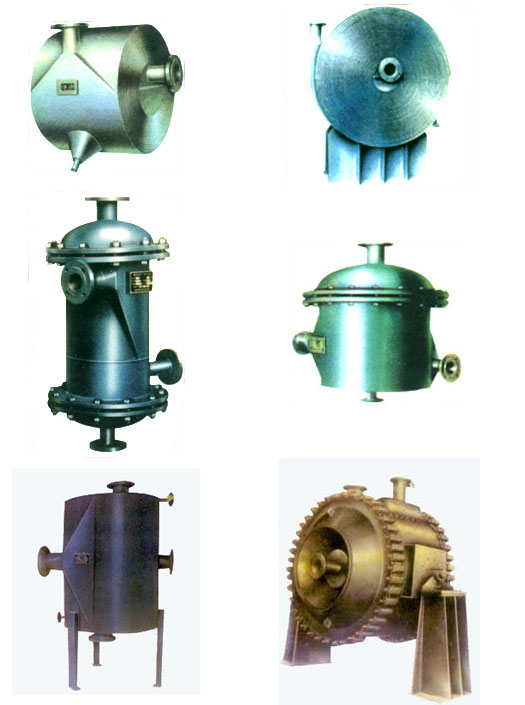

可拆式（Ⅱ型、Ⅲ型）螺旋板式換熱器
    結構原理與不可拆式換熱器基本相同，但其中通道可拆開清洗，兩端加封頭密封。特別適用有粘性、有沉淀液體的液與液交換，以及氣一液，蒸汽冷凝。由于可拆式換熱器需增添封頭、法蘭等部件，設備成本比不可拆式換熱器稍大。
基本參數
    螺旋板式換熱器的公稱壓力PN規定為0.6、1、1.6、2.5Mpa（即原6、10、16、25kg/cm2）（系指單通道隨的最大工作壓力）試驗壓力為工作壓力的1.25倍。
    螺旋板式換熱器與介質接觸部分的材質，碳素鋼為Q235A、Q235AF，不銹鋼酸鋼為SUS321、SUS304。其它材質可根據用戶要求選定。
    允許工作溫度：碳素鋼的t=0～+350℃，不銹鋼酸鋼的t=-40～500℃，升溫降壓范圍按壓力容器的有關規定。選用本設備時，應通過洽當?shù)墓に囉?jì)算，使設備通道內的流體達到湍流狀態。（一般液體流速1m/Sec氣體流速10m/Sec）。
    單臺設備不能滿足使用要求，可以多臺組合使用，但組合時必須符合下列規定：
    并聯組合，串聯組合：設備和通道間距相同�；旌辖M合：一個通道并聯，一個通道串聯。
不銹耐酸鋼制PN0.6、1.6MPa不可拆式（Ⅰ型）螺旋板換熱器。


公稱換熱面積m2
通道間距mm
計算
換熱面積
m2
流 速
1m/ces時
處理量m3/h
接管公稱直徑
型 號
重量
I 6B型
I 16B型
1
 6 1.0 3.89 40 I 6,I 16B1-0.2/300-6 44 50
2
 6 2.1 3.89 40 I 6,I 16B2-0.2/400-6 78 85
4
 6 4.4 8.2 50 I 6,I 16B4-0.4/400-6 131 135
10 4.5 17.3 80 I 6,I 16B4-0.5/450-10 129 133
10 4.8 13.7 70 I 6,I 16B4-0.4/500-10 161 205
8
 6 7.3 8.21 50 I 6,I 16B8-0.4/500-6 212 215
10 7.85 17.3 80 I 6,I 16B8-0.5/550-10 235 273
10 7.3 20.90 80 I 6,I 16B8-0.6/500-10 237 275
10
 6 11.1 8.21 50 I 6,I 16B10-0.4/600-6 295 355
10 11.5 17.3 80 I 6,I 16B10-0.5/650-10 315 405
10 11.2 20.90 80 I 6,I 16B10-0.6/600-10 305 395
15
 6 16.9 12.54 70 I 6,I 16B15-0.6/600-6 415 490
10 14.72 17.3 80 I 6,I 16B15-0.5/760-10 405 575
10 15.0 28.1 80 I 6,I 16B15-0.8/600-10 400 570
14 15.6 39.3 100 I 6,I 16B15-0.8/700-14 505 680
20
 6 21.7 8.21 50 I 6,I 16B20-0.4/800-6 540 710
10 21.0 20.90 80 I 6,I 16B20-0.6/800-10 555 735
14 20.9 39.30 100 I 6,I 16B20-0.8/800-14 660 830
25
 10 26.6 29.90 80 I 6,I 16B25-0.6/900-10 610 950
14 26.9 39.20 100 I 6,I 16B25-0.8/900-14 720 1060
30
 10 28.2 28.10 100 I 6,I 16B30-0.8/800-14 750 1180
14 32.2 39.20 100 I 6,I 16B30-0.8/1000-14 980 1370
40
 10 45.4 35.30 100 I 6,I 16B40-1.0/900-10 1130 1515
14 40.2 19.4 125 I 6,I 16B40-1.0/1000-14 1200 1630
50
 10 53.9 35.3 100 I 6,I 16B50-1.0/1000-14 1360 1755
60
 10 61.05 35.3 100 I 6,I 16B60-1.0/1100-10 1920 2112
14 60.08 49.40 125 I 6,I 16B60-1.0/1200-14 2000 2200
80
 10 81.83 35.3 100 I 6,I 16B80-1.0/1200-10 2560 2816
14 80.9 49.40 125 I 6,I 16B80-1.0/1400-14 2667 1934
100
 10 101.9 35.3 100 I 6,I 16B100-1.0/1300-10 3200 3520
14 100.06 49.40 125 I 6,I 16B100-1.0/1500-14 3333 3666
120
 10 115.5 35.3 100 I 6,I 16B120-1.0/1500-10 3870 4257
14 119.0 49.40 125 I 6,I 16B120-1.0/1700-14 4020 4422
130
 14 128.80 49.4 125 I 6,I 16B130-1.0/1750-14 4241 4665
18 129.09 63.5 150 I 6,I 16B130-1.0/1967-18 4462 4908
150
 14 148.1 49.4 125 I 6,I 16B150-1.0/1890-14 4702 5172
18 148.2 63.5 150 I 6,I 16B150-1.0/2010-18 4962 5458

公稱換熱面積m2
通道間距mm
計算換熱面積 m2
流 速
1m/ces時
處理量
m3/h
接管公稱直徑
型 號
重量
I 6T型 I 16T型
6
 6 6.5 8.2 50 I 6, I 16T6-0.4/500-6 230 280
10 5.8 13.7 70 I 6, I 16T6-0.4/600-10 285 350
8
 6 8.7 8.2 50 I 6, I 16T8-0.4/600-6 370 430
10 7.7 17.3 80 I 6, I 16T8-0.5/660-10 395 454
10 8.7 13.7 70 I 6, I 16T8-0.4/700-10 405 465
10
 6 9.9 12.5 70 I 6, I 16T10-0.6/500-6 335 395
10 9.2 17.30 80 I 6, I 16T10-0.5/660-10 472 543
10 8.8 20.9 80 I 6, I 16T10-0.6/600-10 410 495
15
 6 12.5 8.2 50 I 6, I 16T15-0.4/700-6 510 580
10 14.64 17.30 80 I 6, I 16T15-0.5/800-10 679 781
10 13.3 20.9 80 I 6, I 16T15-0.6/700-10 575 680
14 13.8 29.2 100 I 6, I 16T15-0.6/800-14 640 755
20
 6 19.0 12.5 70 I 6, I 16T20-0.6/700-6 730 845
10 18.3 28.1 80 I 6, I 16T20-0.8/800-10 735 870
14 18.5 39.3 100 I 6, I 16T20-0.8-800-14 810 960
25
 10 23.1 28.1 100 I 6, I 16T25-0.8/800-10 935 1120
14 23.3 49.4 125 I 6, I 16T25-1.0/800-14 1000 1165
30
 10 29.0 35.3 100 I 6, I 16T30-1.0/800-10 1190 1470
14 28.1 59.4 125 I 6, I 16T30-1.2/800-14 1170 1425
40
 10 40.9 20.9 80 I 6, I 16T40-0.6/1200-10 1725 1885
14 42.3 39.3 100 I 6, I 16T40-0.8/1200-14 1845 2110
18 44.9 63.5 150 I 6, I 16T40-1.0/1200-18 2075 2405
50
 10 46.2 35.5 100 I 6, I 16T50-1.0/1000-10 1800 2085
14 53.2 49.4 125 I 6, I 16T50-1.0/1200-14 2490 2595
18 54.0 76.3 150 I 6, I 16T50-1.2/1200-18 2435 2820
60
 10 56.8 20.9 80 I 6, I 16T60-0.6/1400-10 2330 2635
14 60.7 39.3 100 I 6, I 16T60-0.8/1400-14 2595 2850
18 59.6 63.5 150 I 6, I 16T60-1.0/1400-18 2730 3150
80
 10 76.4 28.1 100 I 6, I 16T80-0.8/1400-10 2970 4060
14 78.6 39.3 100 I 6, I 16T80-0.8/1600-14 3120 3605
18 82.0 63.5 150 I 6, I 16T80-1.0/1600-18 3580 4205
100
 10 101.4 28.1 100 I 6, I 16T100-0.8/1600-10 3905 4330
14 98.8 49.4 125 I 6, I 16T100-1.0/1600-14 4040 4585
18 98.8 76.3 150 I 6, I 16T100-1.2/1600-18 4200 4930
120
 10 115.5 42.5 125 I 6, I 16T120-1.2/1400-10 4350 4980
14 119.0 59.4 125 I 6, I 16T120-1.2/1600-14 4770 5440
150
 14 149.15 59.4 125 I 6, I 16T150-1.2/1800-14 6431 7396
18 149.86 76.3 150 I 6, I 16T150-1.2/2000-18 6643 7639
20 147.6 83.81 150 I 6, I 16T150-1.2/2050-20 6769 7784
